調頻連續波雷達物位計

< >

Rada-31調頻連續波雷達物位計

●　采用高頻的雙核處理技術，使回波信號處理更快速，更可靠；
●　100m的測量量程，特別適用于充滿粉塵且大量程的惡劣環境；
●　瞄準器的采用，有效提高了傾斜固料測量的可靠性；
●　極高的信噪比，抗干擾能力強；
●　本安型紅外線手操器編程，實現無線遠程設置。

產品概述
工作原理
產品特點
技術參數
產品應用
產品尺寸
訂購選型

　　Rada-31調頻連續波雷達物位計是采用四線制設計的24GHz調頻連續波雷達物位計，特別適用于充滿粉塵且大量程的惡劣環境，測量對象涵蓋水泥、煤粉、飛灰倉、塑料粉末、氧化鋁粉末倉等，量程達100m。產品具有極高的性噪比，是極端粉塵環境下較為理想的解決方案。
　　Rada-31調頻連續波雷達物位計是采用壓控振蕩器的設計原理，內部電路產生基頻頻率為24GHz，頻寬為1GHz的嚴格線性增加的雷達波，通過末端天線發射，完成一次線性掃描。當接觸到被測介質時，信號發射回來，被同一天線接收?；诳焖俑道锶~（FFT）變換的技術原理，將時域中不同頻率的信號轉變成頻域中的頻譜，根據發射信號和回波信號之間的頻率差與到介質表面的距離成正比，從而進一步計算出天線到被測界面的距離。
●　采用高頻的雙核處理技術，使回波信號處理更快速，更可靠。
●　100m的測量量程，特別適用于充滿粉塵且大量程的惡劣環境。
●　瞄準器的采用，有效提高了傾斜固料測量的可靠性。
●　極高的信噪比，抗干擾能力強。
●　本安型紅外線手操器編程，實現無線遠程設置。

適用固體	介電常數	DK>1.4
天線	類型	喇叭天線
天線	材質	316L
測量參數	發射頻率	24.2～25.2GHz（FMCW）
	測量范圍	100m
	盲區	0.35m（從基準點開始計算）
	測量偏差	滿量程的0. 25%或25mm，取其較大值
	重復性	≤10mm
電源	直流	24V DC+25/-20%，6W
電源	交流	120～230V AC，±15%（50/60HZ），6W
信號輸出	模擬輸出	光電隔離，4～20mA
	繼電器輸出	最大DC 50V，最大200mA，額定值為5W
	通訊協議	HART、PROFIBUS-PA
	故障保護	可編程高、低、保持
工作環境	過程壓力	最大0.5bar
	過程溫度	-40～200℃
	環境溫度	-40～65℃
	安裝等級	II
	污染等級	IV
安全認證	防護等級	IP67
安全認證	防爆等級	隔爆：EX d IIC T4 Gb，本安：EX ia IIC T4 Ga
材質	外殼	鋁，聚酯粉末涂層
材質	過程連接	316L
可選設備	防塵罩	PTFE
可選設備	吹掃自清洗系統	1/8″NPT

　　各種固體：化工原料、氧化鋁、礦石、石灰石、煤碳、水泥、谷粒等。
　　主要應用領域：化工、電力、水泥、環保、食品等行業。

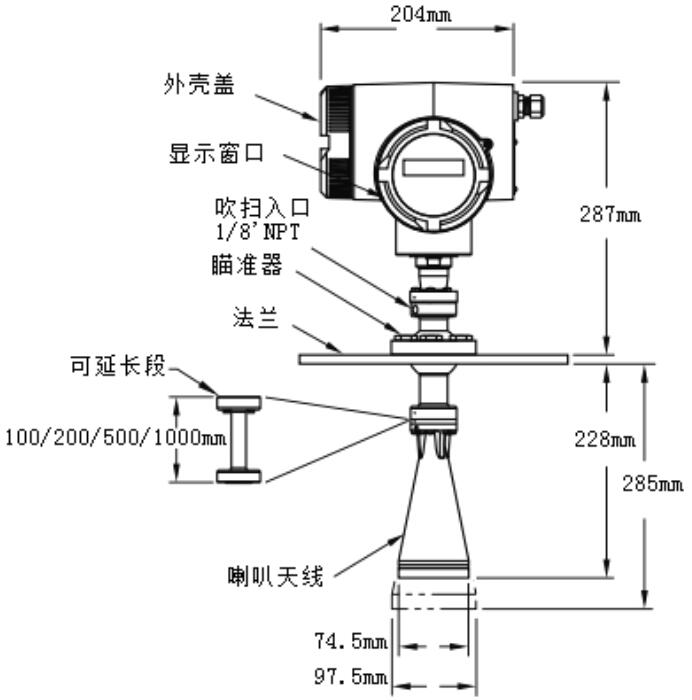

計為Rada-31調頻連續波雷達物位計產品尺寸圖

Rada-31調頻連續波雷達物位計產品接線圖

Rada-31調頻連續波雷達物位計產品安裝圖
- 訂購選型，詳情請詢：0755-28407683
